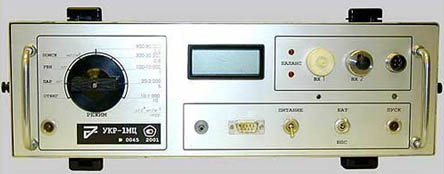

Универсальный ртутеметрический комплекс УКР-1 МЦ

Предназначен для определения содержания ртути в воздухе, природных и сточных водах, питьевой воде, пищевых продуктах, биосредах, почвах, грунтах, отходах.

Метод измерения - атомная абсорбция. Два варианта измерений: прямые измерения и измерения с предварительным накоплением паров ртути на золотом коллекторе (сорбенте). При определении ртути в воде и растворах используется химическое восстановление ртути (метод "холодного пара"). При определении ртути в почвах и твердых минеральных отходах используется метод термической возгонки.

УКР-1МЦ является дальнейшим развитием достаточно известного, распространенного и хорошо себя зарекомендовавшего комплекса УКР-1.

В отличие от УКР-1, базовым блоком которого являлся анализатор АГП-01 (в обычном исполнении, или, позднее, модернизированный), в УКР-1МЦ используется фактически новый прибор, похожий на АГП только принципом действия и внешним видом. Вся электроника в приборе новая, содержит интегрированный блок "индикация-поиск", блок управления приставками.

Прибор значительно легче и, за счет встроенного аккумулятора, компактнее.

Преимущества по сравнению с предыдущими моделями УКР-1 и УКР-1М:

• Дополнительные режимы измерений
• Возможность использования индивидуальных (по режимам) калибровочных коэффициентов
• Автоматическая балансировка каналов
• Упрощенная процедура ввода жидких проб
• Повышенная производительность
• Дополнительное методическое обеспечение, учитывающее новые возможности прибора.

Комплекс УКР-1 МЦ обеспечивает решение практически всего комплекса наиболее распространенных задач по определению содержания ртути в объектах окружающей среды и биологических материалах:

Анализ природных и сточных вод, питьевой воды, продуктов питания, биологических проб	Анализ почв, донных отложений, строительных материалов, твердых отходов и др.
Метод:
атомная абсорбция холодного пара	атомная абсорбция с термическим разложением проб (пиролизом)
Преимущества
Ускоренный режим измерения без накопительного сорбента Удобный ввод пробы Электронная корректировка фона Упрощенная градуировка	Высокая производительность (1 проба за 2 минуты) Отсутствие химической пробоподготовки

Основные метрологические характеристики

Объект	Диапазон измерения	Погрешность	Нормативный, методический документ
Воздух	0,00001...0,05 мг/м³	20% отн	НД на анализатор
Воздух	0,0001...0,1 мг/м³	25% отн	МУК 4.1005-94
Воздух	0,001...1,0 мг/м³	-	НД на анализатор
Вода	от 0,00005 мг/дм³	20% отн	НД на анализатор
Вода	от 0,00005 мг/дм³	25% отн	МУК 4.1006-94
Вода	0,00001...0,0001 мг/дм³	43% отн	РД 52.18.2000
Вода	0,0001...0,01 мг/дм³	19% отн	РД 52.18.2000
Биосреды (моча)	от 0,0005 мг/дм³	25% отн	МУК 4.1.008-94
Минерализаты	от 0,00005 мг/дм³	20% отн	НД на анализатор
Почвы	0,02...2,0 мг/кг	46% отн	ПНДФ16.1-96
Отходы	0,000002...0,001 %	20% отн	ГОСТ Р 51768-01

Технические характеристики

	Воздух
	Режим "измерение"	Режим "поиск"	Жидкие среды	Твердые объекты
Время измерения	15; 30; 60; 300; 600 сек.	2,5 сек.	2 мин	1,5 мин
Объем проб для анализа	0,25; 0,5; 1,0; 5,0; 10,0 л	0,01 л	1,0-20 мл	10-40 мг
Габаритные размеры и масса	Блок анализа и индикации с автономным источником питания 396х221х144 мм, 4,6 кг с сетевым источником питания 396х221х144 мм, 4,3 кг Щуп поисковый 810х20 м		ПАР-3 370х110х165 мм	УВН-1А 250х250х250 мм
Относительная погрешность	не более 20%
Диапазон рабочих температур	0...+40 °С

Рекомендации по применению

Решающим преимуществом комплекса УКР-1МЦ перед другими приборами, как российскими, так и зарубежными, является его многофункциональность. Комплекс рекомендуется для лабораторий центров госсанэпиднадзора (отделы промышленной гигиены, коммунальной гигиены, гигиены детей и подростков), центров стандартизации, метрологии и сертификации и других предприятий и организаций, нуждающихся в проведении анализов на содержание ртути в пробах различного состава и в то же время периодически выполняющих замеры содержания паров ртути в воздухе помещений.

Использование данного прибора в качестве переносного газортутного анализатора (отделами гигиены ЦГСЭН, аварийными службами, подразделениями штабов ГО и ЧС и т.д.) нецелесообразно в связи с его достаточно высокой стоимостью и незначительными отличиями эксплуатационных и метрологических характеристик от более дешевого АГП-01М.

Использование УКР-1МЦ только как лабораторного прибора для анализа исключительно жидких проб также не всегда выгодно - существуют более дешевые специализированные приборы, например, Юлия-5К.

Метрологическое обеспечение

Комплекс включен в государственный реестр средств измерений РФ. Рекомендации по проведению поверки входят в комплект поставки прибора. Поверка производится ежегодно территориальными органами Госстандарта.

• Генератор паров ртути ГПР-1, ГПР-2
• Комплект стандартных образцов массовой доли ртути СОРТ
• Комплект ГСО состава ионов ртути
• U-образный манометр для проверки герметичности газовоздушного тракта
• Счетчик газа барабанный типа РБ или другой счетчик газа с аналогичными характеристиками для проверки и настройки расхода воздуха
• Фильтры-ртутепоглотители (для подачи на вход прибора воздуха, не содержащего ртути)
• Работы по регулировке и поверке газортутных анализаторов выполняются в вытяжном шкафу.

Методическое обеспечение

• Методические указания по определению содержания паров ртути в воздухе рабочей зоны и атмосферном воздухе населенных пунктов методом атомно-абсорбционной спектрометрии. МУК. 4.1.005-94
• Методические указания по определению содержания растворенных форм ртути в жидких средах (природных, сточных водах, объектах водопользования, питьевой воде, растворах). МУК. 4.1.006-94
• Методические указания по определению содержания ртути в твердых биоматериалах животного и растительного происхождения, почвах, придонных отложениях, осадках. МУК. 4.1.007-94
• Методические указания по определению содержания ртути в биоматериалах (моче, волосах, конденсате альвеолярной влаги) при гигиенических исследованиях. МУК. 4.1.008-94
• Государственная система обеспечения единства измерений. Методика выполнения измерений для быстрого обнаружения зон, зараженных ртутью. МВИ 1.172-93
• Министерство охраны окружающей среды и природных ресурсов Российской Федерации. Количественный химический анализ почв. Методика выполнения измерений массовой концентрации ртути в пробах почв методом беспламенной атомной абсорбции с термическим
• Методика выполнения измерений массовой концентрации ртути в природных и сточных водах методом атомно-абсорбционной спектрометрии ("метод холодного пара"). Методика внесена в Госреестр методик КХА, допущенных для целей государственного экологического контроля и мониторинга. Методике присвоен номер: Количественный химический анализ вод. ПНД Ф 14.1:2.21-95.
• Методика выполнения измерений массовой доли ртути в пробах пищевого сырья методом беспламённой атомно-абсорбционной спектрометрии. ВНИИМС, аттестат No 150-96.
• Природная и питьевая вода. Методика определения массовой концентрации общей ртути методом атомной абсорбции. МИ 1936.01-2000

Предлагаем сборник нормативных и методических документов в области работ со ртутью.

Комплект поставки

Компл.1 (только для анализа воздуха, т.е. для использования в режиме переносного газортутного анализатора):

• Блок анализа и индикации (со встроенным блоком микропроцессорной обработки данных)
• Щуп-зонд
• Блок питания сетевой переносной и/или аккумуляторный с зарядным устройством
• Документация
• Методики выполнения измерений

Компл.2 (только для анализа жидких проб в лабораторных условиях):

• Блок анализа и индикации (со встроенным блоком микропроцессорной обработки данных)
• Блок питания сетевой стационарный
• Блок аналитический ПАР-3
• Расходные материалы (реактивы, ГСО)
• Документация
• Методики выполнения измерений

Компл.3 (только для анализа твердых проб в лабораторных условиях):

• Блок анализа и индикации (со встроенным блоком микропроцессорной обработки данных)
• Блок питания сетевой стационарный
• Устройство возгонки УВН-1А
• Мельница лабораторная МЛ-1
• Документация
• Методики выполнения измерений

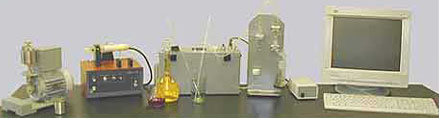

Компл.4 (для анализа воздуха, жидких и твердых проб в лабораторных и полевых условиях):

• Блок анализа и индикации (со встроенным блоком микропроцессорной обработки данных)
• Блок питания сетевой стационарный или переносной
• Блок питания аккумуляторный с зарядным устройством
• Щуп-зонд
• Блок аналитический ПАР-3
• Устройство возгонки УВН-1А
• Мельница лабораторная МЛ-1
• Расходные материалы (реактивы, ГСО)
• Документация
• Методики выполнения измерений
