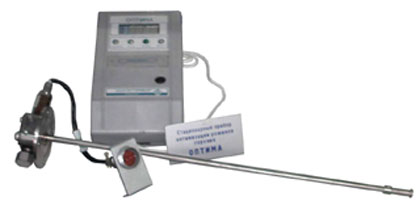

Прибор оптимизации режимов горения ОПТИМА

Предназначен для контроля содержания кислорода (О2) в отходящих газах газовых котельных, сигнализации недожога и достижения пороговых значений концентрации кислорода.

Прибор состоит из:

• блока питания и сигнализации (БПС), размещаемого у оператора,
• и выносного (до 100 м) блока отбора пробы (БОП), монтируемого на газоходе котла.

Тип прибора

стационарный.

Режим работы

непрерывный.

Принцип работы

электрохимический (твердоэлектролитный датчик)

Достоинства:

• наличие "сухих" контактов реле (U=220 В; I=2,5 А) для подключения внешних устройств сигнализации при достижении пороговых значений
• наличие унифицированных токовых выходов позволяющих включать прибор в системы котельной автоматики и протоколировать полученную информацию на регистрирующем приборе
• низкая цена
• малые габариты, простота монтажа
• отбор пробы за счет энергии потока, без использования побудителя расхода и пробоподготовки
• удобная и наглядная цифровая индикация
• световая и звуковая сигнализация оповещающая оператора о нарушении режима горения
• алгоритм работы, понятный даже неподготовленному персоналу
• незначительные эксплуатационные затраты
• не требует проведения госповерки (ОПТИМА 1)

Основные технические характеристики

Диапазон показаний содержания кислорода, % об.		0 – 21
Дискретность показаний, % об.		0,01
Диапазон установки пороговых значений срабатывания сигнализации по кислороду, % об.	недостаток	от 0,3 до 7
	избыток	от 1 до 9,99
Порог срабатывания сигнализации при появлении несгоревшего топлива (CO), ppm		более 500
Время срабатывания сигнализации, с, не более		15
Длина пробозаборного зонда, мм		300, 500 или 750
Температура окружающей среды, °С	для БПС	+5…+50
	для БОП	+5…+100
Унифицированный токовый выход, мА		0–5 и 4–20
Уровень звуковой сигнализации, дБ		не менее 85
Параметры анализируемой газовой среды	температура, °С	от 100 до 500
	влага, не более г/м3	240
	пыль, не более г/м3	5
	избыточное давление, не более мм. вод. ст	200
	разряжение, не более мм. вод. ст	200
Габаритные размеры, мм		250х62х145
Напряжение питания, В		220
Потребляемая мощность, ВА		55
