Комплекс метеорологический наземный МА-6-3

Сертификат: RU.С.34.018А №10285/1 от 28.09.2006

Номер Госреестра: 21402-01

Комплекс по техническим характеристикам соответствует «Общим техническим требованиям» Росгидромета и требованиям ВМО. По обработке и представлению данных комплекс соответствует требованиям нормативного документа «Автоматизированная система первичной обработки результатов метеорологических наблюдений и формирования информации АСОФИ-М».

Назначение

Автоматическое измерение и вычисление основных метеорологических параметров, ввода дополнительно измеренных параметров, архивирования данных, формирования сообщений и передачи метеорологической информации в стандартные каналы связи в коде КН-01 с участием метеонаблюдателя

Применение

Стандартные метеорологические наблюдения, выполняемые на сети Росгидромета

Технические характеристики

Диапазон Погрешность
Атмосферное давление, гПа 600...1100 ±0,3
Скорость ветра V, м/с 0,8...50 ±(0,5 + 0,05 V)
Направление ветра, ° 0...360 ±6
Температура воздуха, °С -40...+50 ±0,2
Относительная влажность, % 10...100 ±5*; ±7**
Температура почвы по глубинам, °С -40...+50 ±0,2
Осадки, общее количество за интервал измерения Хж, мм 1...100 ±(0,5 + 0,05 Хж)

* при температурном воздействии -10 °С и относительной влажности воздуха < 90 %

** при температурном воздействии < -10 °С

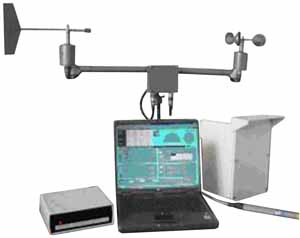

Базовый состав комплекса МА-6-3 включает:

комплект датчиков (включающий датчики температуры и влажности воздуха, атмосферного давления, скорости и направления ветра);
блок метеорологический выносной БМВ (включающий микропроцессор, измерительные преобразователи, вторичный источник питания, интерфейсы связи);
устройство центральное УЦ (включающее персональный компьютер, принтер, первичный источник питания, устройство безаварийного питания);
кабели связи, элементы крепления датчиков и БМВ,
развернутое программное обеспечение для обработки, представления и передачи данных.

В дополнительный состав комплекса входят:

мачта метеорологическая с элементами крепления комплекта датчиков и БМВ;
телефонный или сотовый модем связи,
датчик осадков с подставкой;
комплект электронных датчиков аналогов почвенных термометров (температуры поверхности почвы,
4 термометра типа Савинковых, 6 термометров вытяжного типа с трубами для установки на метеоплощадке).

Описание

На экран монитора выводятся графики изменения атмосферного давления, температуры и влажности воздуха за последние 12 часов работы, текущие значения температуры и влажности воздуха, атмосферного давления, скорости и направления ветра, максимальной, минимальной и текущей температуры поверхности почвы, значение точки росы и другие рассчитываемые параметры. В сообщение могут быть введены данные о метеопараметрах, наблюдаемых визуально.

Программное обеспечение позволяет формировать режимные и другие сообщения, архивировать данные и представлять информацию в виде электронного аналога книжки наблюдателя КМ-1.

Электропитание комплекса МА-6-3 осуществляется от сети 220 В, 50 Гц.

Условия эксплуатации комплекса МА-6-3

в макроклиматических районах с умеренно холодным климатом
Комплекс МА-6-3 относится к категории 1 климатического исполнения УХЛ ГОСТ 15150-69 с рабочей температурой -40...+50 °С при относительной влажности 98 % при температуре 35 °С

Материалы сертификации изделия, результаты натурных испытаний рассмотрены на ЦКПМ Росгидромета, по итогам рассмотрения комплекс рекомендован к опытной эксплуатации на наблюдательной сети.

По состоянию на середину 2006 года введено в эксплуатацию более 20 комплексов, в т.ч. на метеостанциях Росгидромета (Вожега и Семенково Вологодского ЦГМС, Астраханском АЦГМС, Красноярске, Челябинске и других).

Комплекс МА-6-3 используется также в качестве элемента экологического мониторинга на промышленных предприятиях (Светлогорском химкомбинате в Ленинградской области), Троицкая мезонной фабрике (Московской области), полигон в губе Андреева).
