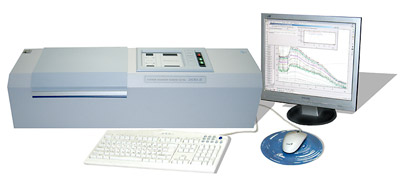

Лазерный анализатор микрочастиц «ЛАСКА-1К»

Госреестр СИ РФ № 28224-04

Лазерный анализатор микрочастиц «ЛАСКА-1К» предназначен для измерения дисперсных параметров суспензий, эмульсий и порошкообразных материалов методом малоуглового светорассеяния.

• анализатор для измерения дисперсных параметров (распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов;
• анализатор для проведения цитологических исследований.

Прибор выпускается в двух модификациях:

• «ЛАСКА 1К» с внешним компьютером (базовая модификация прибора);
• «ЛАСКА 1К» с интегрированным компьютером (модификация прибора с ПК).

Диапазон измерений размеров частиц 1,0...50 мкм. Диапазон показаний размеров частиц 0,5...100 мкм.

Лазерный анализатор микрочастиц «ЛАСКА-1К» может использоваться для контроля технологических процессов и качества продукции в алюминиевой промышленности, порошковой металлургии, при производстве керамики, абразивных материалов и цементов, в фармацевтической и пищевой отраслях промышленности, а также при проведении научных исследований в биологии, медицине, экологии и других областях науки.

Области применения

Контроль технологических процессов и качества продукции в алюминиевой промышленности, порошковой металлургии, при производстве керамики, абразивных материалов и цементов; лабораторный анализ и технологический контроль дисперсных систем в химико-фармацевтической, пищевой, химической и нефтехимической промышленности, а также медико-биологические исследования.

Анализ природных материалов

Геология, гидрология, океанология: гранулометрический анализ горных пород, донных отложений, взвешенных наносов.

Контроль технологических процессов

Металлургия, конструкционные материалы, лакокрасочная отрасль, производство цемента, мела и др. сыпучих материалов, нефтяная и газовая промышленность, пищевая промышленность, экология: гранулометрический анализ абразивных материалов, латексных дисперсий, масложировых эмульсий, битумных эмульсий, цементов, порошков металлов, порошковых красок, глиноземов, нерудных материалов и т.п.

Исследование дисперсных систем

Кинетические исследования устойчивости эмульсий и коллоидных систем.

Достоинства прибора:

• наличие динамического режима, позволяющего проводить кинетические исследования устойчивости дисперсных систем, а также разрабатывать и уточнять методики пробоподготовки порошков разнообразного происхождения;
• наличие дополнительных фотодетекторов в больших углах, позволяющего проводить определение объемного содержания дисперсной фазы плотных суспензий.

Процедура работы

Лазерный луч освещает кювету, в которой непрерывно перемешивается суспензия частиц. Рассеянное микрочастицами пробы излучение регистрируется под разными углами с помощью многоэлементного детектора. По измеренной таким образом зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчет распределения частиц по размерам (гранулометрический анализ). При проведении расчетов используются теория светорассеяния.

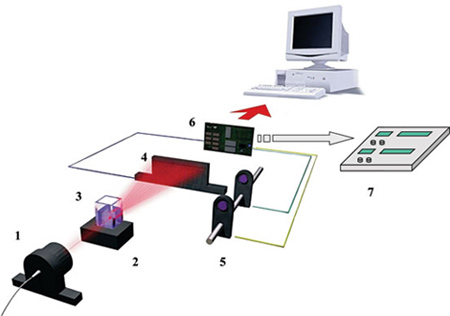

Схема анализатора микрочастиц

	Лазерный диод (670 нм) Кюветное отделение Кювета с магнитным волчком Линейка фотодиодов (малые углы рассеяния) Фотодиоды (большие углы рассеяния) Микропроцессорный контроллер Панель управления

Обработка данных осуществляется на компьютере специальной программой, позволяющей:

• автоматически обрабатывать экспериментальные данные с учетом градуировки;
• регистрировать измеряемые данные в реальном масштабе времени;
• вести дневник эксперимента (отображение на графике в реальном масштабе времени текстовой информации) и организовывать базы данных;
• определять распределения частиц по размерам и выводить отчет результатов анализа в MS-Office формате;
• исследовать кинетику процессов;
• определять объемную фазу.

Вывод и обработка информации

«ЛАСКА 1К» с внешним компьютером (базовая модификация прибора):

• результаты измерений выводятся на компьютер через интерфейс RS-232C, COM-порт РС;
• обработка информации производится с помощью программного обеспечения, работающего в среде Windows 95(98) или Windows NT на персональных компьютерах типа IBM PC.

«ЛАСКА 1К» с интегрированным компьютером (модификация прибора с ПК):

• вывод первичной информации осуществляется на дисплее прибора;
• обработка информации производится с помощью встроенного компьютера (встроенный компьютер (x86 совместимый) RAM 256 Mb, HDD 60 Gb, ОС Windows XP, программное обеспечение);
• вывод информации на внешний монитор.

Технические характеристики

Размер анализируемых частиц, диапазон измерений	1,0...50 мкм
Размер анализируемых частиц, диапазон показаний	0,5...100 мкм
Рабочая концентрация частиц в кювете	10e4...10e8 частиц/мл
Источник света	Лазерный диод (λ= 670 нм, Р=5 мВт)
Количество оптических блоков (ОБ)	1
Количество измерительных фотодиодов в ОБ	32
Среднее квадратическое отклонение выходного сигнала (по каналу пропускания), не более	5 %
Скорость перемешивания	1200 об/мин
Потребляемая мощность, не более	30 Вт
Время прогрева, не более	30 мин
Время непрерывной работы анализатора, не менее	8 ч
Габаритные размеры, не более	830х250х300 мм
Масса, не более	20 кг

Рекомендуемый комплект поставки

• лазерный анализатор размеров частиц «ЛАСКА-1К»;
• микродозатор с переменным объемом;
• наконечники к микродозатору;
• стандартные образцы гранулометрического состава;
• ультразвуковая ванна.
