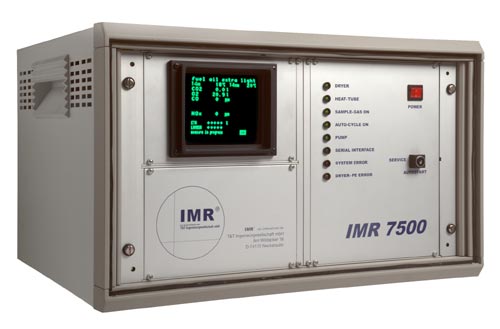

Стационарный газоанализатор IMR 7500
IMR 7500 является находящейся в постоянной готовности измерительной станцией,
отвечающей самым взыскательным требованиям в области непрерывного газового анализа.
Базовым оснащением измерительными компонентами являются О2 и СО,
как опция возможны датчики-сенсоры NO, NO2, CO2, SO2,
H2S, СXHY. Область измерения устанавливается
и калибрируется по желанию клиента.
Подогреваемая подача газа, а также его предварительное осушение и подготовка,
дают возможность получать стабильные, надежные показатели во время измерительного
цикла. Высокочувствительная, отрегулированная сенсорика, подкрепляется мощным
компьютерным обеспечением.
Непосредственно перед измерением, с помощью охладителя газа Пелтиера, измеряемый
газ отделяется от конденсата. С этой целью газ охлаждается очень быстро, от
200 °C до 3 °C, этим достигается полное отделение конденсата
от газа, в дальнейшем конденсат выводится наружу, а сухие дымовые газы подводятся
к датчикам-сенсорам. Автомотическая программа прибора IMR-7500 непрерывно включает
измерительный прибор на программу проветривания свежим воздухом, таким образом
исключается отравление электрохимических датчиков-сенсоров.
В зависимости от концентрации измеряемых газов, прибор IMR-7500 имеет общую
продолжительность времени измерения в среднем 45 минут в час. Прибор располагает
серийным интерфейсом RS 232 с подключением на персональный компьютер. Он также
располагает аналоговым выходным терминалом 0:10 Вольт, а также интерфейсом RS
485 для передачи данных при большом удалении. С помощью компьютерной программы
TabGraph, все измеряемые величины определяются и высвечиваются на компьютере.
Также с помощью компьютера происходит калибровка прибора. С помощью компьютерной
калибровочной программы, которая тоже поставляется фирмой, при необходимости
можно с помощью испытательных газов произвести корректировку процесса калибровки
прибора.
Прибор IMR 7500 заключен в 19" корпус и может рассматриваться, как надежная
контрольно-измерительная составляющая для Вашего оборудования. Два разделенных
между собой интерфейса дают возможность передачи данных от главного компьютера
к автономным измерительным ячейкам системы и, наоборот, все измеряемые величины,
а также функциональное состояние системы направляются назад, к сервисному компьютеру.
Модульная система компоновки позволяет Вам создать собственную компоновку прибора:
Вы сами определяете размещение сенсорики, а также системное компьютерное обеспечение,
которое определяется Вашей технической задачей.
Типичной областью применения IMR-7500 являются ТЭЦ. Кроме того, прибор применяется
в установках по сжиганию мусора и в энергетических установках. Швейцарская фирма
"АВВ", которая строит ТЭЦ на сжигании газа, применяет приборы IMR-7500
в различных модификациях как необходимый производственный компонент по измерению
отходящих дымовых газов. При этом IMR-7500 является более дешевой альтернативой
для аналогичных приборов другого принципа действия, например, в которых применяются
инфракрасные датчики.
Особенности IMR 7500
- Модульная система компоновки, соответствующая для каждому индивидуальному
случаю применения:
Подготовка газа по системе Пелтиера c циклонным теплообменником
- Прочный подогреваемый газозаборный шланг
- 5" монитор для одновременного отображения всех измеряемых величин
- 2 интерфейса RS 232 C для передачи данных измерений и статуса системы на
главный компьютер и передачи данных калибровки с сервисного компьютера к IMR
7500
- Графическая компьтерная программа TabGraph, обеспечивающая обработку данных
системы IMR 7500
С TabGraph Вы прямым путем визуализируете свои измеренные величины. По специальному
интерфейсу измеренные величины поступают в Вашу центральную ЭВМ.
TabGraph реализует запоминание данных в памяти и их изображение в виде графики.
Просмотр измеренных величин свободно выбирается в форме балочной или линейной
диаграммы или в виде таблиц. Программа для статистики дает Вам усредненные величины,
стандартные отклонения, минимум и максимум измеренных величин. Программа требует
Windows 3.1/Windows 95/98. Конфигурирование по Вашим потребностям.
Кнопочным управлением получаете все мыслимые обработки данных по стандарту;
управлением курсором можно повторно показать каждую полученную измеренную величину
с точностью одной секунды.
При запоминании измерений в памяти ЭВМ Вы свободно выбираете имена блоков данных.
Для обработки в любое время можно их вызвать заново. Программу НЕК TabGraph
Вы получаете опционально к Вашему IMR 7500.
Основные технические характеристики
|
Измеряемые величины
|
Диапазон и параметры
измерений прибора
|
Способ измерения
|
| О2 (кислород), % |
0...20,9
|
электрохимический датчик
|
| NО (окислы азота), ppm, мг |
0...2000 ppm**
|
электрохимический датчик
|
| NО2 (опции двуокиси азота) |
0...100 ppm
|
электрохимический датчик
|
| SО2 (двуокись серы) |
0...4000 ppm
|
|
| Н2S (сероводород) |
0...200 ppm
|
электрохимический датчик
|
| СхНу (углеводороды) |
0...10%
|
оптический датчик
|
| СО (окись углерода), мг (О2) |
0...4000 ppm
|
электрохимический датчик
|
| СО2 (двуокись углерода), % |
0 - CО2 макс*
|
расчетным методом
|
| Температура воздуха, °С |
-20 +/- 120
|
полупроводниковый датчик
|
| Температура газов, °С |
-20 +/- +1000
|
термопара NiCr-Ni
|
| Разрежение/давление в месте замера, гПа |
+/- 20
|
полупроводниковый датчик
|
| коэффициент избытка воздуха |
1,0 +/- 99,9
|
расчетным методом |
| потери отходящих газов, % |
0...99.9
|
расчетным методом |
| КПД сгорания топлива, % |
+
|
расчетным методом |
* - диапазон измерений зависит от типа топлива.
** - по индивидуальным запросам возможны другие измеряемые величины и диапазоны измерений.
