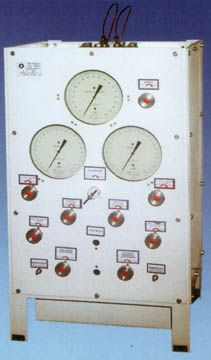

Генератор влажного газа ГВГ-2М

Предназначен для приготовления и аттестации парогазовых смесей с заданными значениями характеристик влажности.

Генератор может применяться в качестве образцового средства для градуировки, испытаний и поверки влагомеров (гигрометров) проточного и погружного типов.

Генератор обеспечивает приготовление парогазовых смесей с температурой точки росы в диапазоне от 20 до -41 ^oC температуры точки росы влаги.

Принцип действия генератора заключается в насыщении газа влагой при повышенном давлении и стабильной температуре с последующим понижением давления до рабочего (метод двух давлений).

Для работы генератора не требуются внешние образцовые влагомеры (гигрометры).

Питание генератора рабочим газом осуществляется от баллона или другого источника сжатого газа. Избыточное давление рабочего газа на входе в генератор в зависимости от требуемой влажности устанавливается в диапазоне от 0,3 до 15 МПа (от 3 до 150 кгс/см2).

Для работы генератора необходим газ под давлением до 6,0 МПа.

В качестве рабочего газа применяется азот (ГОСТ 9293-74), аргон (ГОСТ 10157-73), гелий (МРТУ 51-77-66), неон (МРТУ 02-376-66), воздух (ГОСТ 17433-80) и другие чистые нейтральные и инертные газы.

В камеру охладителя подается охлаждающая жидкость в случае работы насытителя при температурах ниже температуры окружающего воздуха. В качестве охлаждающей жидкости может использоваться водопроводная вода или жидкости, охлаждаемые при помощи вспомогательных устройств (холодильников, термокриостатов и т.п.). Эти жидкости не должны вызывать разрушение или коррозию стали 12ХI8НIОТ и меди.

Основные технические характеристики

Генератор обеспечивает приготовление парогазовых смесей с азотом, воздухом, аргоном и другими чистыми нейтральными и инертными газами со следующими характеристиками:

относительной влажностью	от 10 до 99%;
объемной доли	от 0,04 до 2,3% (от 400 до 23000 млн-1)
температурой точки росы	от -29 до 20 oC

Указанные пределы абсолютной влажности, создаваемой парогазовой смеси приведены для температуры насытителя 20 ^oC.

При условии подачи в камеру охладителя генератора охлаждающей жидкости с расходом от 4 до 5 л/мин и температурой 10 ^oC генератор обеспечивает приготовление парогазовых смесей с азотом, воздухом, аргоном и другими чистыми нейтральными и инертными газами со следующими характеристиками:

относительной влажностью	от 10 до 99%;
объемной доли	от 0,02 до 1.2 % (от 205 до 12000 млн-1)
температурой точки росы	от -35 до 10 oC

При условии подачи в камеру охладителя генератора охлаждающей жидкости с расходом от 4 до 5 л/мин и температурой 0 ^oC генератор обеспечивает приготовление парогазовых смесей с азотом, воздухом, аргоном и другими чистыми нейтральными и инертными газами со следующими характеристиками:

относительной влажностью	от 10 до 99%;
объемной доли	от 0,01 до 0.6 % (от 102 до 6030 млн-1)
температурой точки росы	от -41 до 0 oC

Метрологические характеристики генератора обеспечиваются при расходе создаваемой парогазовой смеси 0,2...2,0 л/мин.

Избыточное давление парогазовой смеси на выходе генератора к внешнему гигрометру (не выше давления газа в насытителе)	от 0,01 до 6,0 МПа (от 0,1 до 60 кгс/см2)
Пределы абсолютной погрешности приготовления парогазовых смесей по температуре точки росы влаги	+/-0,25 oC
Время выхода на рабочий режим при температуре насытителя 20 +/-0,5 oC	не более 30 мин
Габаритные размеры	800х400х300 мм
Масса генератора (без термостатирующей жидкости, комплекта запасных частей и самостоятельных комплектующих изделий, не встраиваемых в генератор при его работе)	не более 50 кг
