Гигрометр EL-HY 4®

Устройство прибора

Блок питания к прибору встроен в закрытый 19” корпус. Эта конструкция позволяет монтировать и соответственно устанавливать прибор как в контрольно-измерительный пункт (систему), так и использовать его в качестве настольного прибора.

Аналитическая часть (измерительный датчик) присоединяется специальным кабелем со штекером и гнездом.

С прибором поставляется сервисный набор.

Отличительные особенности:

• простое меню, отображаемое на большом 2-строчном текстовом ЛСД-индикаторе
• два произвольно задаваемых порога со звуковой и световой сигнализацией
• возможность ручного и автоматического переключения областей измерения
• самоперепроверка при каждом включении
• все установки сохраняются даже при нарушении энергоснабжения
• аналоговый выход 0/4...20 mA (переключаемый)
• серийно установленный интерфейс данных RS-232
• прочный промышленный металлический 19” корпус, передняя панель и клавиши обслуживания покрыты фольгой для защиты от пыли и грязи.

Выходные данные могут использоваться для компьютерной обработки результатов измерений. Вследствие этого, принимая во внимание производство по ISO 9000, автоматический контроль продукта и протоколирование могут происходить недорого.

Мы сохранили лучший и надежный в практике принцип монтировать блок питания раздельно от измерительного датчика, также и при новой концепции наших измерительных приборов. Этот конструктивный принцип позволяет пользователям наших измерительных приборов монтировать измерительный датчик непосредственно на месте отбора газа.

Это гарантирует самый быстрый и не изменяющий пробу измеряемого газа анализ.

Метод измерения

Процесс измерения незначительной влажности в газах основывается на адсорбции водяного пара на гигроскопичном электролите (фосфорная кислота). В этом электролите намотаны два параллельно расположеных платиновых электрода, которые установлены снова на высокоомном стеклянном носителе. Через стабилизируемое постоянное напряжение, которое подведено к электродам, течет ток, который сбалансировано разбирает занесенный в измеряемом газе водяной пар на части.

При этом текущий ток - это мера для концентрации водяного пара в измеряемом газе.

Частичный разбор водяного пара исключает рекомбинацию разобранного водяного пара сохранением определенного баланса. Этот часто оспариваемый эффект, который имеется в наличии при похожих методах измерения, вовсе не встречается при нашем процессе.

Измерение водяного пара в газах принципиально может проводиться во всех газах с учетом сказанного по части анализа, которые не вступают в химическую реакцию с фосфорной кислотой или предрасположены к поляризации и не разрушают проволоку платины электродов.

Мешающие газы и пары, например, аммиак или сопутствующие щелочи, которые нейтрализуют фосфорную кислоту, т.е. вступают в химическую реакцию с фосфорной кислотой и более высокими этиленовыми углеводородами, прежде всего теми, которые активно поляризируются слоем фосфорной кислоты, например, бутадиен.

Технические данные

Блок питания

Наша серия измерительных приборов EL-HY 4 поставляется в следующей конфигурации:

Область измерения	0,00...0,999 Volppm
	0,00...9,99 Volppm
	00,0...99,9 Volppm
	000...999 Volppm
	000...∞(область поступления) Volppm
	AUTO(автоматическое переключение областей измерения)
Максимальное разрешение	0,001 Volppm
Скорость измерения	примерно 0,5 сек./ измерение
Аналоговый выход	0/4...20 mA (максимальное сопротивление 500 Ом)
Цифровой выход	RS 232
Напряжение питания	110...230 V ~/50...60 Hz
Максимальное потребление мощности	примерно 25 VA
Корпус	в 19“-носителе, закрытом корпусе, применимо как к производственным, так и к настольным приборам
Габариты прибора	482x135x270 мм
Масса	около 5 kg

Автоматическое выставление нуля перед каждым измерением

Все настройки и установки при сбоях электроснабжения сохраняются

Измерительный блок

Измерительный блок поставляется в следующей конфигурации:

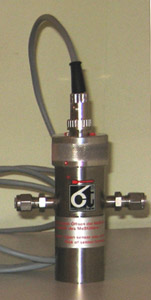

Измерительная ячейка 79-10055

Материал	Нержавеющая сталь
Газовый разъем	6 мм
Давление газа	70 мбар
Объем измеряемого газа	20 Нл/ч

Эта измерительная ячейка служит для определения влажности в воздухе, азоте, кислороде, водороде, углекислом газе, инертных газах, углеводороде и других промышленных газовых смесях.

Измерительная ячейка 79-10056

Материал	Стекло
Газовый разъем	6 мм
Давление газа	70 мбар
Объем измеряемого газа	20 Нл/ч

Эта измерительная ячейка поставляется с дополнительным пластиковым корпусом для защиты от повреждений. Преимущественно она предназначена для определения влажности хлора и хлористого водорода.
