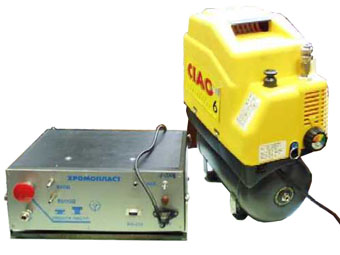

Малогабаритный газовый хроматограф «Хромопласт-001»

Газовый хроматограф “Хромопласт-001” предназначен для непрерывного автоматического измерения объёмных долей метана, этана, пропана, изобутана, бутана, изопентана и пентана в воздухе, а также для определения отношений объёмной доли каждого из определяемых углеводородных компонентов к сумме объёмных долей всех определяемых углеводородных компонентов в анализируемом воздухе.

Основная область применения прибора – нефтегазодобывающая промышленность (в том числе непрерывный автоматический контроль содержания низших углеводородов в нефте-газоносных пластах при бурении скважин).

По своим возможностям прибор превосходит приборы аналогичного класса как в России так и за рубежом, при этом имеет существенно меньшие габариты, вес и стоимость, предъявляя более низкие требования к квалификации обслуживающего персонала.

Основные преимущества перед аналогичными моделями:

• Высокая точность измерений достигается применением высокоточных аналогово-цифровых преобразователей и специальных термокаталитических детекторов.
• Короткое время анализа (не более 80 сек), что особенно важно при скоростном бурении. Для сравнения прибор “Hromatologger” фирмы “Geoservices” проводит один анализ за время порядка до 240 секунд (4х минут).
• Компьютерное управление прибором и обработкой результатов анализа позволяет упростить работу и техническое обслуживание прибора, а также упрощает интеграцию прибора в уже имеющиеся системы контроля.
• Интеллектуальная программа обработки позволяет переложить часть функций прибора на алгоритмические методы, что позволило значительно упростить конструкцию прибора, а, следовательно, поднять надежность и снизить требования к техническому обслуживанию.
• Примененные технические решения позволяют обходиться без расходных материалов и генераторов водорода. А, электропитание прибора может осуществляться от однофазной сети 220в. (по желанию заказчика 110в.) при этом потребляемая мощность не превышает 200 ватт.
• Малые габариты и масса прибора позволяют производить переноску прибора одним человеком, чего не позволяет пока ни один прибор (в том числе и прибор ГХП-001 фирмы “ГеоэлектроникаСервис”)

Прибор предусматривает различные режимы работы.

• Для проведения газового анализа в условиях непрерывного технологического процесса (например, при бурении) отбор анализируемого газа происходит автоматически по заданному циклу.
• Для проведения анализа отдельно взятой пробы газовой смеси существует режим одиночного измерения.
• Для настройки и сверки показаний прибора по эталонным газовым смесям имеется калибровочный режим.

В автоматическом режиме прибор не нуждается в дополнительном контроле со стороны персонала. Отбор пробы из газо-воздушной линии происходит автоматически. Показания прибора можно получить обратившись к программе или из системы регистрации параметров (если таковая присутствует)

Программное обеспечение прибора позволяет расширить возможности прибора, в частности, вести базу данных показаний прибора (память до 10000 суток работы), строить графики покомпонентного содержания газов в линейном и логарифмическом масштабах, вести журнал работы прибора. Кроме того, оно позволяет следить за техническим состоянием прибора и гибко изменять параметры работы прибора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Газоанализатор соответствует требованиям предъявляемым к приборам согласно ГОСТ 12.2.020-76, ГОСТ 22782.0-81, ГОСТ 22782.5-81, требованиям настоящих технических условий, комплекта технической документации на прибор, согласованной и утвержденной в установленном порядке в том числе и с испытательной организацией в соответствии с ГОСТ 12.2.021-76.

Внесение изменений и дополнений в согласованную рабочую документацию, касающихся средств взрывозащиты, материалов, должно производиться в соответствии с ГОСТ 12.2.021-76.

Чувствительность по метану, % абс.		0.0001
Чувствительность по изобутану, % абс.		0.0001
Продолжительность цикла анализа от С1 до nC5, сек.		не более 80
Время выхода прибора на режим работы, мин.,		не более 15
Давление газа-носителя (воздуха), атм.		6.0 +/- 1.0
Напряжение питания, В		220 + 40 - 110
Частота сети питания переменного тока, Гц		0 \ 50 \ 60
Потребляемая мощность без ПЭВМ, не более, Вт		200
Параметры окружающей среды	Температура, oС	от 10 до 50
	Относительная влажность, %	до 80
Габаритные рамеры (без ПЭВМ)	Прибора, мм	350x130x250
	Блока подготовки газа, мм	400x200x450
Масса (без ПЭВМ)	Прибора, кг	5
	Блока подготовки газа, кг	14

КОМПЛЕКТНОСТЬ

В стандартную комплектацию поставки газоанализатора входят:

• Хроматограф “Хромопласт-001” (1 шт.);
• Блок подготовки воздуха (1 шт.);
• Комплект ЗИП (1шт.);
• Комплект программного обеспечения (1 шт.);
• Паспорт на прибор (1 экз.);
• Руководство по эксплуатации (1 экз.);.
